Statická elektrina a výboj
Pojmom statická elektrina označujeme nahromadenie elektrického náboja na povrchu rôznych objektov. Tento náboj vzniká vtedy, keď dva predmety prichádzajú do kontaktu – napríklad tretím alebo opakovaným približovaním a odďaľovaním. S účinkami statickej elektriny sa stretávame aj v bežnom živote – napríklad keď sa pri vyzliekaní svetra
elektrizujú vlasy alebo dostaneme „ranu“ pri dotyku s predmetom či inou osobou.
Dôsledky elektrostatických výbojov v ESD prostredí

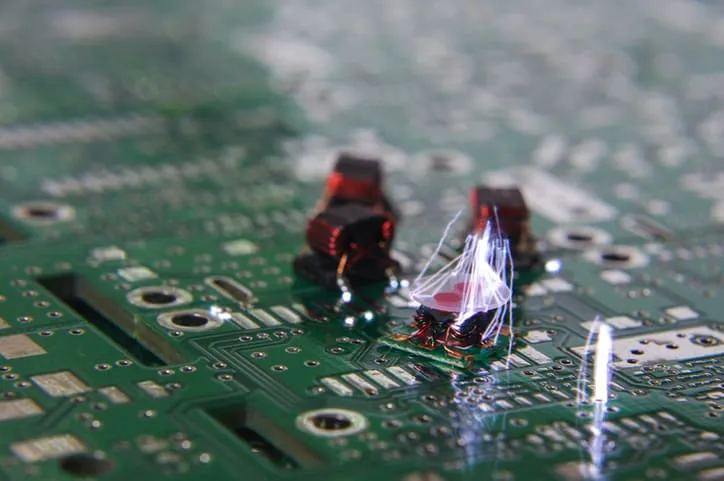

Elektrostatický výboj (ESD) predstavuje najväčšie riziko v elektrostaticky citlivých prevádzkach. Pri mnohých každodenných úkonoch sa môže elektrostatický náboj nahromadiť na ľudskom tele a pri následnom kontakte znehodnotiť alebo úplne zničiť citlivé elektronické súčiastky.
Kedy dochádza k poškodeniu výbojom?
- Nabitý objekt alebo osoba sa priblíži k súčiastke ESDS na vzdialenosť menšiu ako 30 cm.
- Súčiastka ESDS príde do priameho kontaktu s vysoko vodivým povrchom, ktorý je vystavený elektrostatickému poľu.
- Nabitá súčiastka sa dotkne vodivého povrchu nachádzajúceho sa na inom elektrickom potenciáli – tento povrch môže, ale nemusí byť uzemnený..
Výboj môže zapríčiniť vysoký podiel zmätkov vo výrobe a značné finančné straty. Preto je dôležité venovať ESD ochrane maximálnu pozornosť. S pokrokom mikroelektroniky saelektronické súčiastky neustále zmenšujú, čo zvyšuje ich citlivosť na elektrostatické výboje – menšie rozmery znamenajú menšie vzdialenosti medzi vodičmi a izolátormi, a teda vyššie riziko poškodenia. Poškodenia spôsobené elektrostatickým výbojom sú často neviditeľné voľným okom, no môžu sa prejaviť až po určitom čase používania než si niečo všimneme.
Typy poškdených súčiastok:
- Katastrofálna chyba – zariadenie je fyzicky poškodené a nefunkčné. Tento typ chyby je možné rozpoznať okamžite po jej vzniku a dá sa odstrániť.
- Latentná chyba – zariadenie je síce poškodené, no dočasne funguje správne, a preto toto poškodenie nedokážeme okamžite zaznamenať. Po určitom čase však dochádza k čiastočnej alebo úplnej nefunkčnosti zariadenia. Tieto chyby sa odhaľujú veľmi ťažko a spôsobujú pomerne veľké ekonomické straty.
Zaistenie ochrany v ESD prostredí
V ESD prostredí je tak potrebné zaistiť ochranu všetkých spomínaných elektronických zariadení. Pracovisko, ktoré je elektrostaticky chránené, sa nazýva EPA priestor (Electronic Protected Area = elektrostaticky chránená zóna). Súčasťou tejto ochrany sú rôzne ochranné ESD prostriedky – obuv, odev, stoly, náramky, vozíky, prístroje a samozrejme aj podlaha spĺňajúca špeciálne požiadavky na uzemnenie. Optimálnu ochranu celého ESD pracoviska dosiahneme kombináciou viacerých ochranných prostriedkov, pričom podlahe sa prisudzuje mimoriadny význam, pretože dokáže odviesť všetky generované náboje do zeme. Zistiť viac.

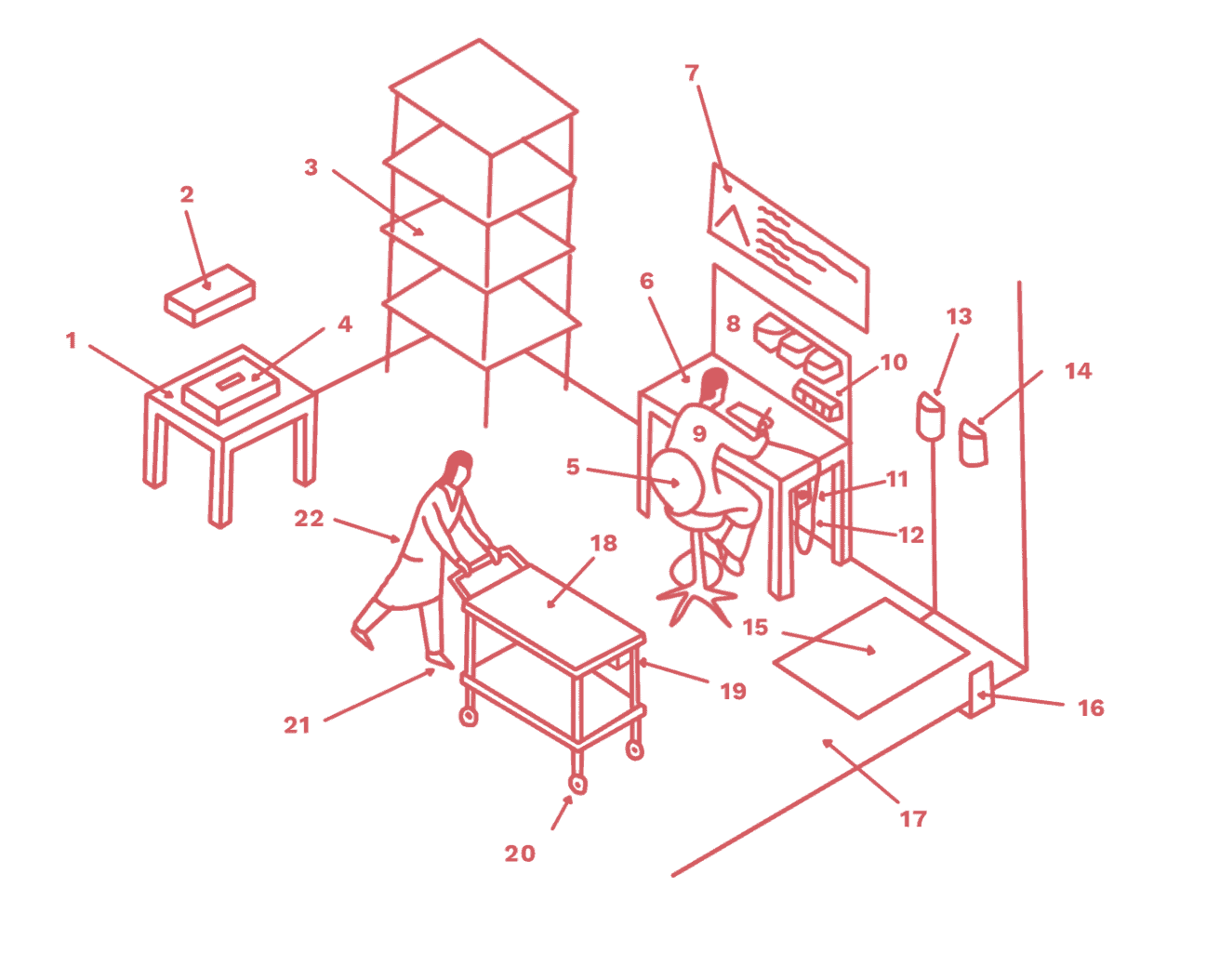

- Pracovný povrch
- Ionizátor
- Regál s uzemneným povrchom
- ESD stroj
- Sedenie s možnosťou uzemnenia
- Pracovný povrch
- EPA štít
- ESD prehriadky
- ESD odev
- Uzemňovacia ESD zástrčka
- Prípojný bod uzemnenia EBP
- Zemnící náramek
- Skúšobný prístroj obuvi musí ležať EPA
- Skúšobný prístroj pre zemniace náramky musia ležať mimo EPA
- Elektroda pre testovanie obuvi, náramkov a káblov
- EPA uzemnenie
- ESD podlaha
- Uzemnený schopný povrch
- Prípojný bod uzemnenia vozíku
- Uzemnenia schopné kolieska
- ESD obuv
- ESD odev
Dôsledky elektrostatických výbojov v EX prostredí
Skôr než pristúpite k zabezpečeniu svojich priestorov proti výbuchu, je potrebné najskôr určiť mieru nebezpečenstva a typ výbušného prostredia. Na základe tohto určenia možno následne zvoliť vhodné typy ochrany proti výbuchu, ktoré zabezpečia bezpečnú prevádzku a minimalizujú riziko vzniku elektrostatického výboja.
Prietory s nebezpečím výbuchu plynov a pár

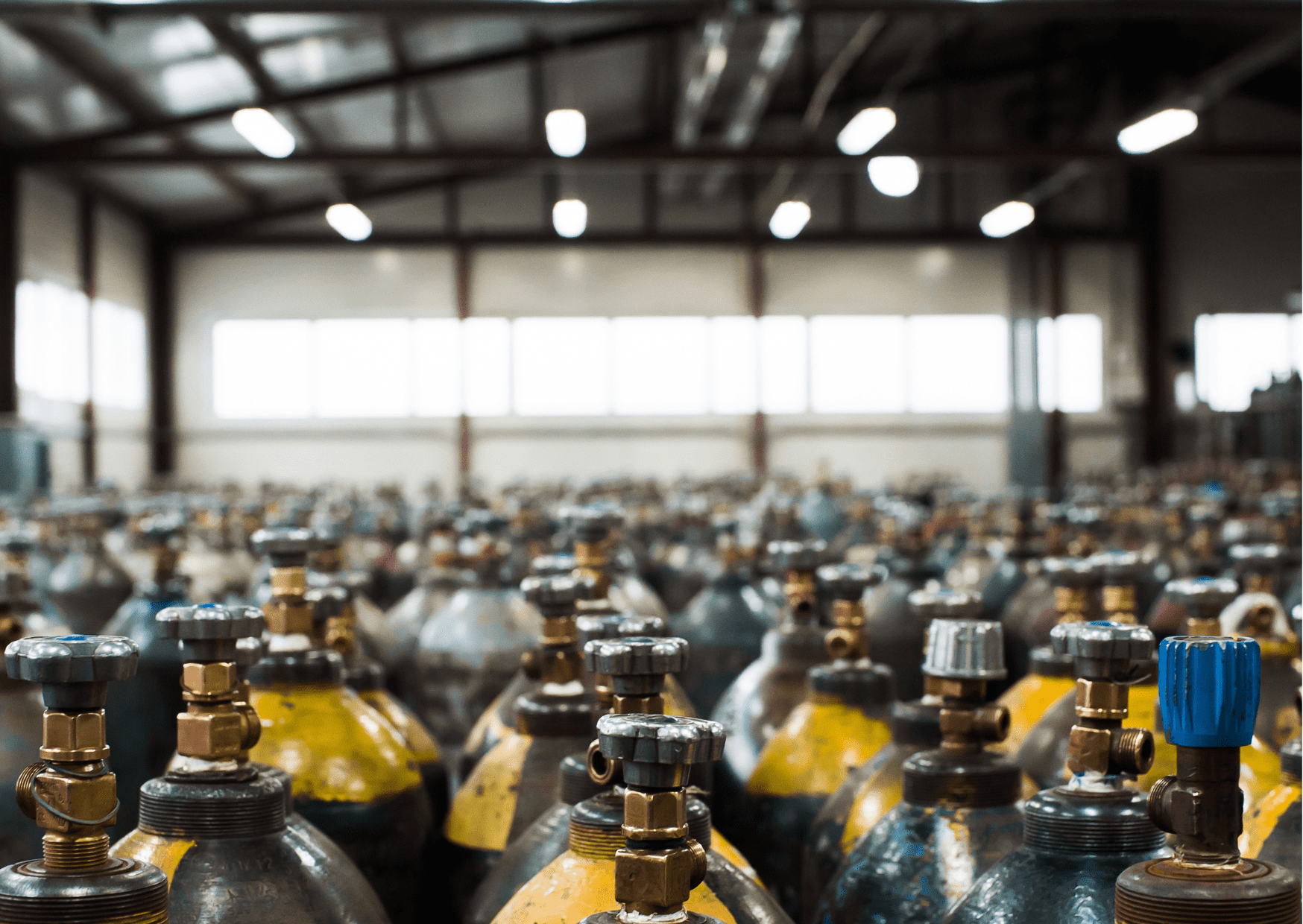

V týchto priestoroch môže nastať situácia, keď sa vo vzduchu nachádza výbušná zmes plynu so vzduchom – a to aj trvalo alebo po dlhší čas. Tento jav sa vyskytuje najmä v chemickom a petrochemickom priemysle. Na základe miery rizika prítomnosti výbušnej atmosféry rozlišujeme tri zóny:
• Zóna 0 – výbušná atmosféra je prítomná trvalo alebo po dlhú dobu.
• Zóna 1 – vznik výbušnej atmosféry je pravdepodobný.
• Zóna 2 – vznik výbušnej atmosféry je málo pravdepodobný.
Priestory s nebezpečenstvom výbuchu prachu

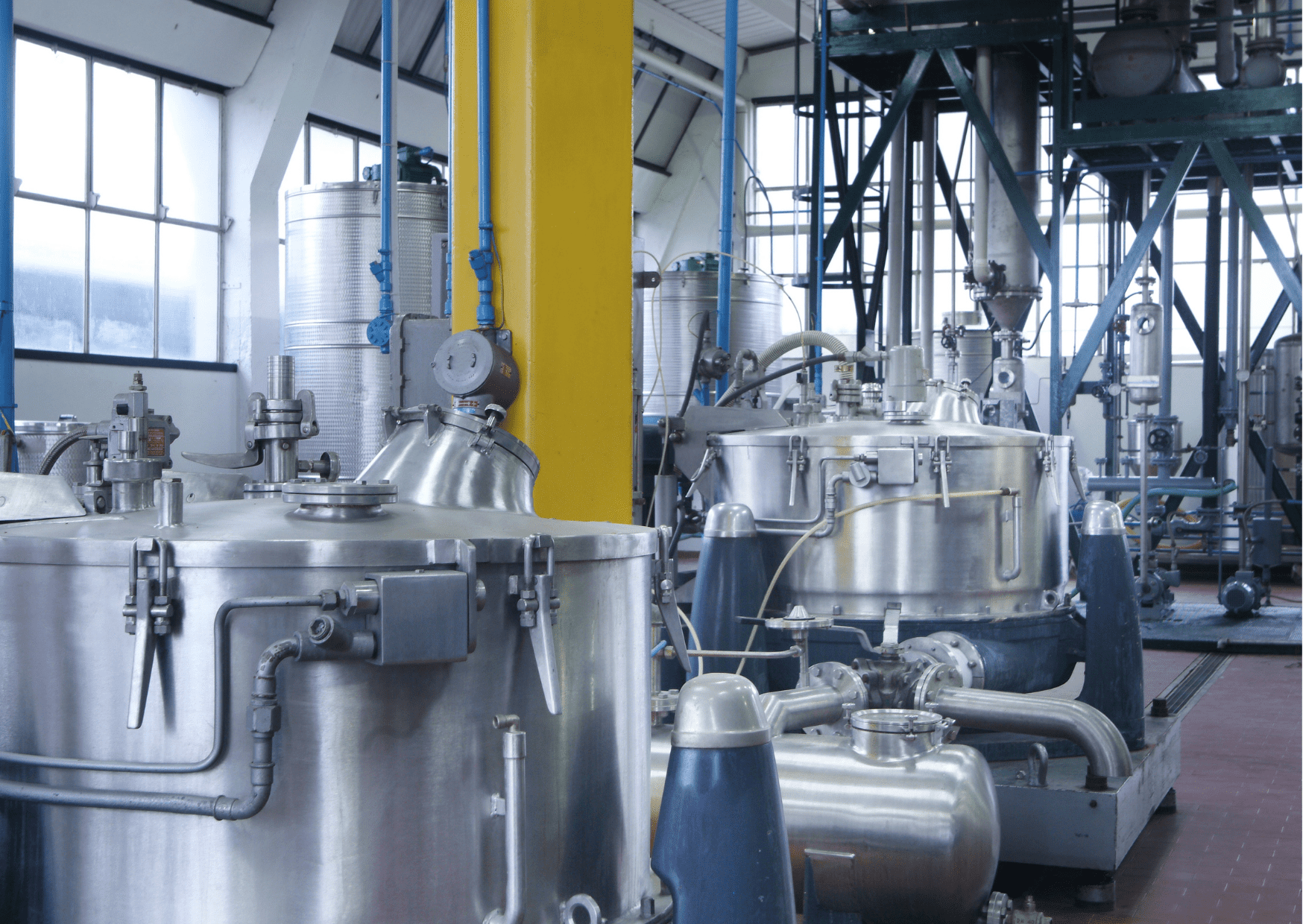

V týchto priestoroch môže nastať situácia, keď sa v prostredí vytvorí oblak rozvíreného horľavého prachu. Takéto podmienky sa vyskytujú najmä v chemickom, farmaceutickom a potravinárskom priemysle. Aj v tomto prípade rozlišujeme tri zóny, avšak s odlišným číselným označením:• Zóna 20 – výbušná atmosféra je prítomná trvalo alebo po dlhú dobu.
• Zóna 20 – výbušná atmosféra je prítomná trvalo alebo po dlhú dobu.
• Zóna 21 – vznik výbušnej atmosféry je pravdepodobný.
• Zóna 22 – vznik výbušnej atmosféry je málo pravdepodobný.
Prečo dochádza k výbuchu a ako sa pred ním chrániť?
K výbuchu môže dôjsť v dôsledku iskrenia alebo styku prchavých látok s horúcim povrchom. Je nevyhnutné zabezpečiť v prevádzke čo najvyššiu možnú úroveň ochrany pred výbuchom, a to predovšetkým minimalizáciou koncentrácie prchavých látok a zabránením ich kontaktu so zdrojom vznietenia. Zdrojom výbuchu môže byť iskra, horúci povrch, plameň, slnečné žiarenie alebo trenie.
Zabezpečenie ochrany v EX prostredí
K základným ochranným opatreniam v EX prostredí patria:
- Používanie elektrických zariadení určených do výbušného (EX) prostredia
- Je nevyhnutné používať certifikované zariadenia pre EX prostredie, pretože v bežných elektrických zariadeniach vzniká množstvo neviditeľných iskier, ktoré síce nie sú voľným okom viditeľné, ale môžu spôsobiť výbuch. Nebezpečná môže byť aj teplota samotného
zariadenia.
- Je nevyhnutné používať certifikované zariadenia pre EX prostredie, pretože v bežných elektrických zariadeniach vzniká množstvo neviditeľných iskier, ktoré síce nie sú voľným okom viditeľné, ale môžu spôsobiť výbuch. Nebezpečná môže byť aj teplota samotného
- Odvetrávanie a odstraňovanie prachu z povrchov
- Pre bezpečnosť v EX prostredí je nevyhnutné zvoliť antistatickú podlahu, ktorá spĺňa špecifické požiadavky na zemniaci odpor povrchu. Zistiť viac.

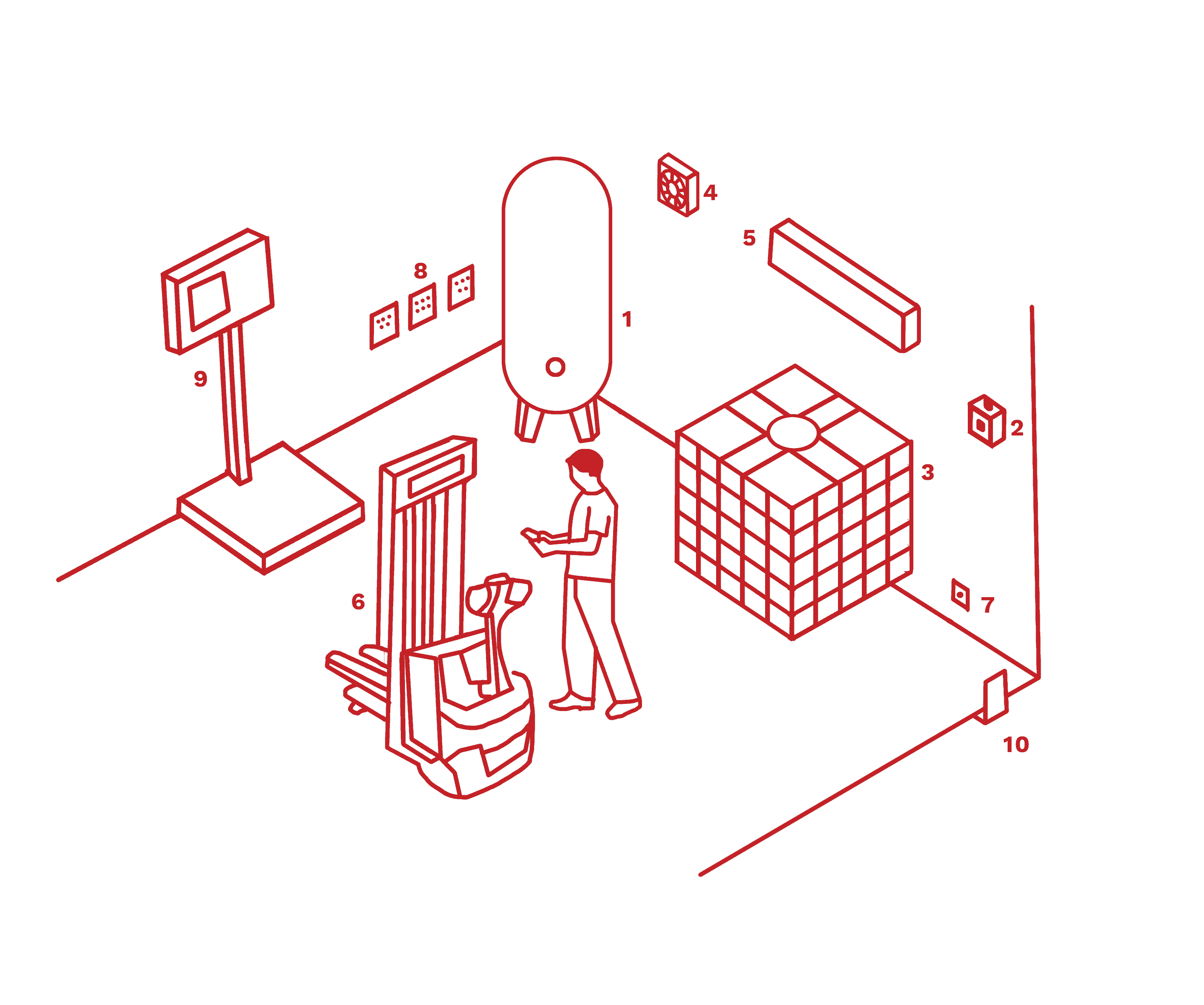

- Nádrž na chemikálie do EX prostredia
- Vypínač do EX prostredia
- IBC kontejner
- Ventilátor do EX prostredia
- Svietidlo do EX prostredia
- Manipulačný vozík do EX prostredia
- Zásuvka do EX prostredia
- Rozvádzače a transformátory do EX prostredia
- Váha do EX prostredia
- Uzemnenie
